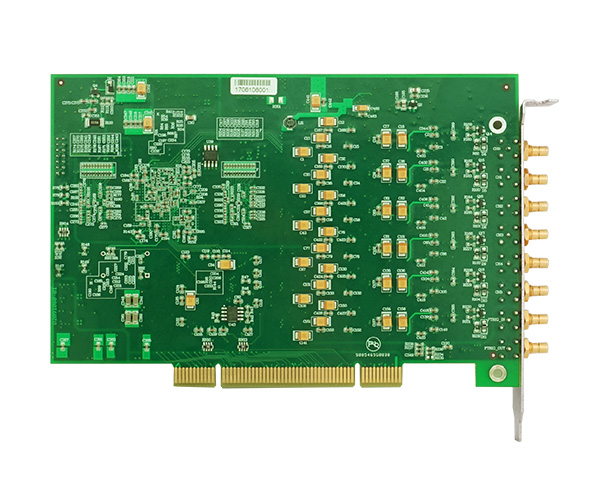

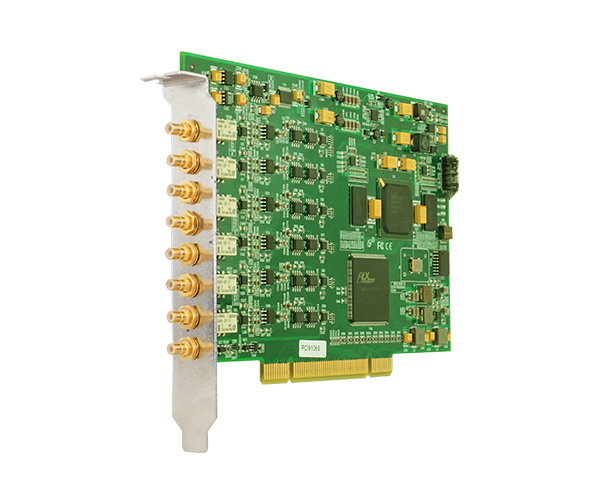

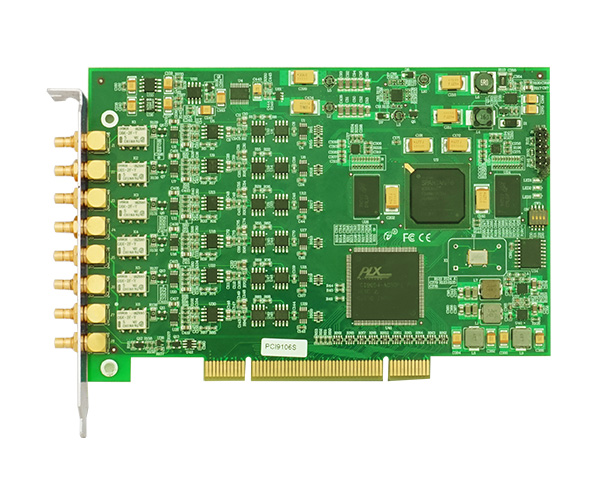

PCI9106S信號發生器卡
產品簡介：PCI9106S提供6路模擬量輸出，14位分辨率，輸出量程有±2V、±3V，最大輸出點頻率2M/s，存儲空間512MB，提供軟件觸發和外部TTL觸發。
產品附件：
- 產品詳情
- 相關產品
DA模擬量輸出 | 轉換精度 | 14位 |
輸出通道 | 6路 | |
輸出量程 | ±2V、±3V | |
輸出偏移 | 偏移范圍高達±2V、±3V | |
轉換速率 | 輸出點頻率高達2M/s | |
校準方式 | 軟件自動校準 | |
存儲空間 | 512MB，單通道不低于70MB | |
輸出阻抗 | ＜ 1Ω | |
觸發源 | 軟件觸發、外部觸發 | |
觸發輸入信號 TRIG_IN | 標準TTL兼容 -0.5V ≤ 低電平 ≤ 0.8V ，2.0V ≤ 高電平 ≤ 5.5V | |
觸發輸出信號 TRIG_OUT | 電平范圍：低電平 ≤ 0.4V，高電平 ≥ 2 | |
脈沖寬度：1個采樣周期（受控于通道0） | ||
觸發模式 | 單次觸發、連續觸發 | |
觸發方向 | 負向觸發、正向觸發、正負向觸發 | |
輸出接口 | SMB（公） | |
輸出延遲 | 觸發到**個采樣點 ＜ 3采樣周期 |
