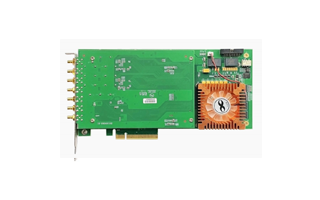

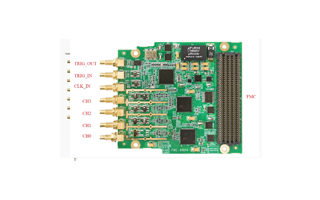

中頻采集卡 FMC-8905
產品簡介：分辨率12位,輸入通道1路,采樣率4GS/s,帶寬5MHz-150MHz
產品附件：
- 產品詳情
- 相關產品
AI模擬量輸入 | ADC分辨率 | 12位 |
輸入通道 | 1路 | |
采樣率 | 4GS/s | |
輸入量程范圍 | ±1V | |
連接器類型 | SSMC | |
模擬帶寬 | 最大8GHz | |
耦合方式 | 交流耦合 | |
觸發源 | 模擬觸發、數字觸發、TRIG觸發 | |
輸入阻抗 | 50Ω | |
-3dB帶寬 | 5MHz-150MHz | |
| 采集模式 | 支持連續采樣和有限點采樣 | |
| 外部參考時鐘/采樣時鐘 | 參考時鐘/采樣時鐘 | |
| 觸發同步輸入/輸出 | 輸入/輸出電平標準 | LVTTL/LVCMOS |
輸入/輸出閾值 | VIH>2.0V、VIL<0.6V | |
輸入/輸出頻率 | 最大200MH | |
| 時鐘模塊 | 內部時鐘參考類型 | LVDS |
| 參考時鐘頻率 | 122.88NHz（默認），可選配 | |
時鐘模塊輸出頻率范圍 | 使用122.88MHz參考時鐘時，最大支持采樣率可達1.0GSPS; 使用外部采樣時鐘輸入，最大可支持采樣時鐘1.0GHz |
